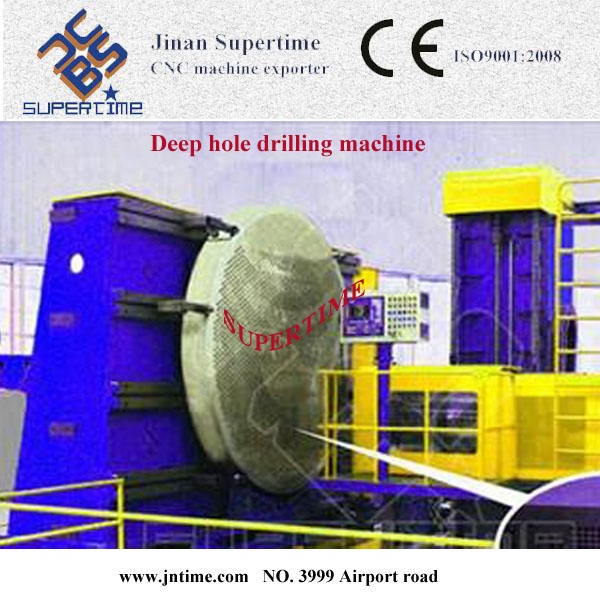

CNC tube sheet deep hole drilling machine
Model: Deep hole drilling machine
Category: Machine Tools / Drilling Machines / CNC Deep-Hole Drilling Machines(Gun Drilling)
Characteristics
CNC tube sheet deep hole drilling machine
Specifications
CNC tube sheet deep hole drilling machine
Technical Parameter:
Name Item Parameter
Range of workpiece Max. Diameter of workpiece φ2500mm
Diameter of Drilling Diameter BTA drillφ16~φ40mm Gun drillφ10~φ24mm
Max. drilling depth 800mm
Drill head No. 2
Spindle center distance(adjustable) 170~220mm
Spindle front bearing shaft φ65mm
spindle rotation 40~3000r/min
Spindle servo motor power 2×15/22kW
Longitudinal slide movement (X-axis) Stroke 3000mm
Max.movable speed 4m/min
Servo motor power 9.6 kW
Vertical column Slide movement (Y-axis) stroke 3000mm
Max. movable speed 4m/min
Servo motor power 6.4 kW
Double Spindle Feed Slide movement (Z-axis) stroke 1000mm
infeed speed 0~4m/min
Servo motor power 2.0kW
